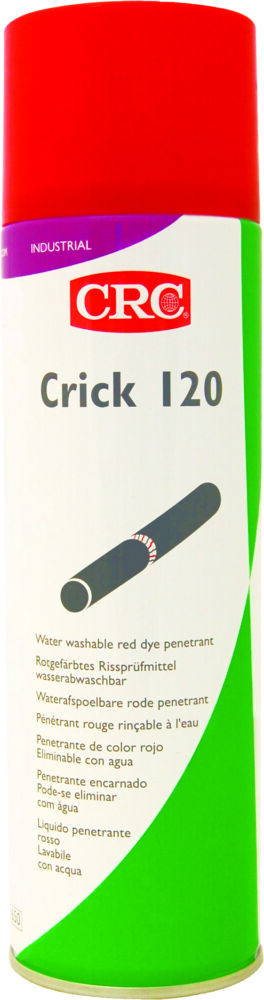

Vörös színű penetráló folyadék a roncsolásmentes hegesztési varratvizsgálathoz.
A különböző fémmegmunkálási munkafolyamatok során a felületeken jelentkező repedések
annak ellenére igen mélyek lehetnek, hogy a felszínen látható ill. észlelhető nyílásaik kis
méretűek. Akár egy ilyen repedés is igen komoly problémákat okozhat. A hagyományos
vizuális (szemrevételezéssel történő) repedés vizsgálat nem tekinthető szakszerűnek, és
alkalmazásával közel sem vehető észre minden repedés, így az nem megbízható és nem
teljes körű. A különböző ultrahangos és egyéb gép ill. berendezés alapú megoldások ugyan
megbízhatóak, de általában drágák, bonyolultak, és hosszadalmasak.
A CRC Roncsolásmentes Repedésvizsgáló Rendszere 3 termékből áll: CRC Crick 110
(tisztító), CRC Crick 120 (penetráló), és CRC Crick 130 (előhívó).
A CRC Crick 110 egy kifejezetten gyorsan száradó, ipari erejű zsírtalanító- és tisztítószer,
amely mentes az 1,1,1-triklóretántól, és minden egyéb klórtartalmú oldószertől.
Használatával könnyen és gyorsan eltávolítható mindenféle zsír, por, kosz, és egyéb
szennyeződés a vizsgálandó felületről. A vizsgálandó felület előkészítésén kívül a felesleges
(felszínen maradó) penetráló szer eltávolítását is szolgálja.
• Az anyag vizsgálat egyszerűen és gyorsan végrehajtható (aeroszol késztermék).
• Gyors eredményt ad, így csökkenti az ellenőrzéssel töltött állásidőt.
• Igen költséghatékony megoldás: szükségtelenné teszi a drága, bonyolult és időigényes
• módszerek és berendezések alkalmazását.
• Pontos, megbízható módszer a repedések és anyag tökéletlenségek kimutatására.
• A termék megfelel a következő előírásoknak, ajánlásoknak és szabványoknak: EN ISO 3452-2:2000, (korábban NFA 09-120, NFA 09-520, NFA 09-521), RCC-M Tome III. fejezet MC4200, ASME Code Section V
Különféle anyagok, részegységek, alkatrészek, gépek és berendezések, felületek és
szerkezetek roncsolásmentes vizsgálatára:
• Repedések, nyílt rések, üregek kimutatására a hegesztési varratokon.
• Anyagfáradás, ill. vágás és egyéb fémmegmunkálás során az anyag szerkezetében
• keletkező rések és repedések kimutatására.
• Porozitás, lyuk és repedés kimutatására csöveken, vezetékeken, tartályokon, bojlereken, hőcselérőkön, stb.
A készítményt ne használja 10°C-nál alacsonyabb hőmérsékleten.0
1) A folyadékos repedésvizsgálat során az ellenőrzött objektum vagy anyag felszíne jól látható, színezett folyadékkal kerül bevonásra. A felesleges színezőanyagot el kell távolítani a felületről, majd fel kell vinni az előhívószert. Az előhívószer gyakorlatilag itatósként működik, és magához vonzza az esetleges repedésekben ill. felszíni tökéletlenségekben megmaradt színezőanyagot, így az egyértelműen láthatóvá válik az anyag felszínén, megmutatva a felszíni tökéletlenséget, ill. annak kiterjedését és formáját.
2) A felület előkészítése, megtisztítása
A vizsgálatnak alávetett felületnek tisztának, zsírtalannak, és száraznak kell lennie. A
szennyeződések, mint például a rozsda, olaj, zsír, festék, korom, kosz, stb. ugyanis elfedik a felszíni tökéletlenségeket, így előzetesen el kell azokat távolítani. A tisztítást végezheti más ipari erejű tisztítószerrel is (CRC Fast Dry Degreaser vagy CRC Industrial Degreaser), majd a tisztítási műveletet fejezze be azzal, hogy a felületre bőven permetez a CRC Crick 110-ből. Ezt követően törölje át a kezelt felületet egy jó nedvszívó képességű törlőkendővel, és hagyja megszáradni.
3) Az előhívó folyadék alkalmazása
Használat előtt laposan rázza fel a CRC Crick 120-as flakont. Az előhívó szert ne túl vastag,
egyenletes rétegben vigye fel a vizsgálandó felületre. Hagyja a szert hatni 10-20 percig (általában max. 10 perc elegendő szokott lenni).
4) A felesleges előhívó szer eltávolítása
A behatási időn túl a felszínen maradó előhívó szert egy szálmentes törlőkendővel törölje le a
felületről. Vízzel öblítse le a felületet (a CRC Crick 120 vízzel oldható) úgy, hogy minden látható színes folyadéknyom eltűnjön róla. Ezt követően hagyja megszáradni a vizsgált felületet.
5) Az előhívó szer használata
Használat előtt laposan rázza fel a CRC Crick 130-as flakont. Kb. 20cm távolságból permetezzen a szerből a felületre egyenletes rétegben. Ne használjon egyszerre túl sok előhívó szert, mert az elfedhet bizonyos apró repedéseket. Legalább 7 percig hagyja a kifújt szert hatni. Ezt követően látni fogja, hogy ott, ahol repedések vannak az anyagban, az előhívó szer hatására újra láthatóvá válik a színező folyadék.
6) A repedések vizuális észlelése
A 7 perc elteltével fehér háttérben piros pontok ill. vonalak formájában jelentkezni fognak a felszínen az anyagban meglevő hibák. A megszínezett részek alakja és mérete információt ad a tökéletlenség jellegéről.
